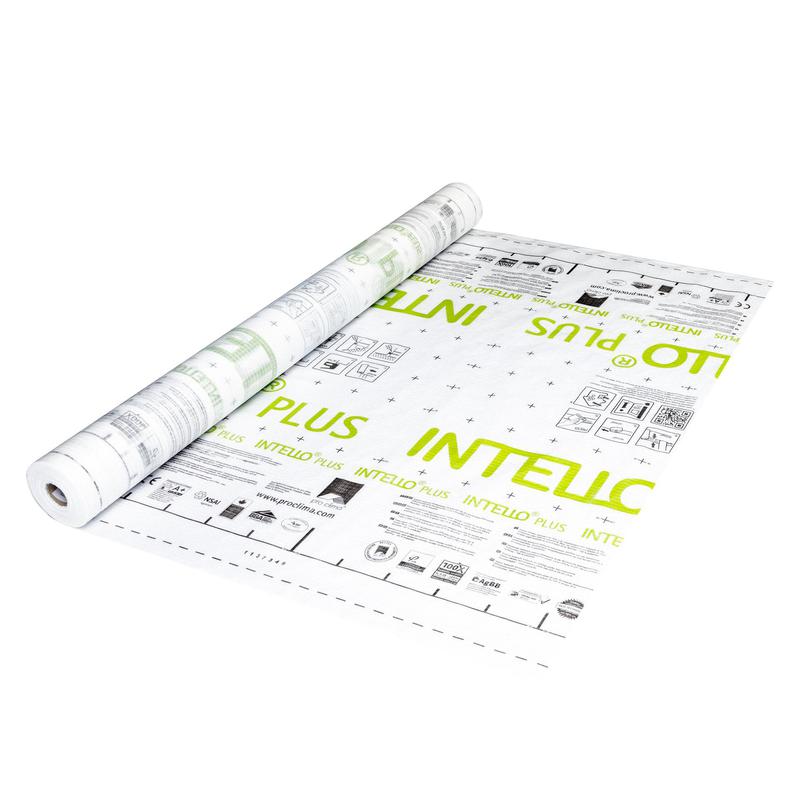

INTELLO PLUS
Armeeritud Hydrosafe® kõrgefektiivne aurutõke kõigile kiulistele soojustustele
Art. nr.: 10092 | GTIN: 4026639011244
Eelised
- Parim kaitse ehituskahjustuste ja hallituse eest, sest niiskusmuutlik difusioonregulatsioon on enam kui 100-kordse paisumisega
- Kombineeritav kõigi kiuliste matt- ja plaatsoojustusmaterjalidega (k.a. puistevillad)
- Ajas kestvalt turvaline: toimivus on sõltumatult kontrollitud ja kinnitatud (ETA-18/1146)
- Hydrosafe®-funktsioon tagab talvel turvalise ehitusobjekti
- Süsteem INTELLO PLUS: Saksamaa tarbijaajakiri Stiftung Warentest väljaande 4/2012 testivõitja
- Lihtne töödelda: stabiilsete mõõtmetega, rebenemiskindel
- Parimad tulemused kahjulike ainete määramisel, katsetused tehtud ISO 16000 nõuete kohaselt
Kasutusvaldkond
Kasutamiseks sisemise auru- ja õhutõkkena difuussete tarindi välispindade korral, kui ka auru tõkestavate välispindade korral nt lame-/kaldkatused ja vastavalt murukatuste niiskustehnilisele toimivusele.
Paigaldusjuhend
1. Kangaste paigaldamine
Rullige kangas lahti ja kinnitage vähemalt 10 mm laiuste ja 8 mm pikkuste klambritega 10-15 cm vahemaa tagant (puistevillaga soojustamisel on klambrite vahe 5-10 cm). Kanga ülekate külgnevate detailide juures peab olema ca 4 cm, et saaks hiljem õhupidavalt sulgeda.
2. Metallile fikseerimine
Kanga fikseerimine tugiseina- ja laekonstruktsiooni metallprofiilile DUPLEX-ga koormamata ja voltideta. Hõõruge kindlasti teip tugevasti kinni PRESSFIX-iga, jälgides sealjuures piisavat vastusurvet.
3. Kanga ülekatted
Paigaldage kangad vähemalt 10 cm ülekattega. Orientiiriks on seejuures trükitud märgistus.
4. Aluspinna puhastamine
Aluspind peab olema kuiv, tolmu-, silikooni- ja rasvavaba. Kahtluse korral läbi viia nakketest.
5a. Ülekatte liitekohtade kleepimine
Asetage süsteemi ehitusteip TESCON VANA keskkohaga kanga ülekatte liitekohale ning kleepige järk-järgult pinge- ja kortsuvabalt.
5b. Hõõruge teip tugevasti kinni
Hõõruge teip kõvasti kinni kinnisurumise abivahendiga PRESSFIX. Jälgida, et vastusurve oleks piisav.
6. Ühendamine siledatel, mittemineraalsetel aluspindadel
... (nt puitplaatidel või hööveldatud puidul) teostatakse samuti TESCON VANA ehitusteibi abil. Asetage teip keskkohaga liitele ja teipige pinge- ja kortsuvabalt järkjärgult kinni ning hõõruge tugevasti.
7. Ühendamine karedatel, mineraalsetel aluspindadel
Puhastage aluspind. Kandke peale süsteemi ühendusliim ORCON F liim (d = vähemalt 5 mm), väga karedate pindade puhul isegi rohkem. Asetage INTELLO liimi sisse, kuid ärge vajutage liimi päris lamedaks.
8a. Alternatiiv: ühendamine mineraalsetel aluspindadel
ORCON MULTIBOND asetada kleebitavale aluspinnale ja järk-järgult kleepida. Eraldusriba järk-järgult eemaldada.
8b. Kangas vastu kleepida / ühendus kinni suruda
Paigaldatav kangas väikse venimisvoldiga paigaldada liimiribale, et ehitusdetailide liikumised ei koormaks kangast. Hõõruge teip kõvasti kinni kinnisurumise abivahendiga PRESSFIX. Jälgida, et vastusurve oleks piisav.
9. Ühendamine krohvimata aluspindadega
Paigaldage aurutõke. Moodustage venimisvolt, mis kompenseerib võimalikku liikumist. Eemaldage CONTEGA SOLID SL-lt või CONTEGA SOLIDO IQ-lt kõik eraldusribad. Pange teip kohale, kleepige järk-järgult kinni. Hõõruge teip kõvasti kinni kinnisurumise abivahendiga PRESSFIX. Õhupidavuse tagamiseks krohvida müüritis ja ühendusteip
10. Alternatiiv: ühendamine krohvimata aluspindadega
Kleepige CONTEGA PV krohviteip kleepribaga INTELLO peale. Seinale kinnitamiseks kasutage ORCON F. Kõigepealt kandke CONTEGA PV taga asuvale seinale krohvikiht, siis asetage teip värske krohvi sisse ja krohvige täielikult üle.
11a. Ühendamine saekareda puiduga
Puhastage aluspind. Kandke peale ORCON F liim (d = vähemalt 5 mm), väga karedate pindade puhul isegi rohkem. Alternatiivina võib kasutada rullpakendis olevat ühenduslinti ORCON MULTIBOND.
11b. Ühendamine saekareda puiduga
Asetage INTELLO liimi sisse, kuid ärge vajutage liimi päris lamedaks.
12a. Ühendamine krohvitud korstnaga (soojustatud või 2-kihiline)
Ühendage INTELLO kangas ORCON F abil nagu on kirjeldatud pilt nr. 7 juures.
12b. Ühendamine krohvitud korstnaga (soojustatud või 2-kihiline)
Seejärel tehke TESCON VANA sisse väikesed sisselõiked ja vormige nurga ühendus
13. Toru ja kaabli läbiviigud
Viige kaabel või toru läbi KAFLEX ja/või ROFLEX tihendusmanseti ning kleepige INTELLO peale. Kaablimansetid on iseliimuvad. Liimige torumansetid TESCON VANA abil kangale.
14. Nurkliide
Asetage eelnevalt volditud nurgaühendusteip TESCON PROFECT nurka ja kleepige esimene külg. Seejärel tõmmake eralduskile ära ja kleepige teine külg.
15. Roovitus, sisevooderdis
Soojustusest tingitud tõmbekoormuse vähendamiseks tuleb paigaldada roovitus (e ≤ 50 cm)ning UV-kiirguse ja kahjustuste kaitseks sisevooderdis.
16. Kvaliteedi kindlustamine
Soovitame tööde kvaliteeti kontrollida BlowerDoor testiga.
Raamtingimused
INTELLO PLUS kilega kaetud (kirjadega) külg paigaldatakse ruumi suunas. Paigaldada võib pingule tõmmatult ja ilma läbirippeta kandekonstruktsiooni, näiteks sarikate suhtes risti- ja pikisuunas. Horisontaalsel paigaldamisel (kandekonstruktsiooniga risti) on kandekonstruktsiooni maksimaalne vahemik piiratud 100 cm-ga. Pärast paigaldamist peavad siseküljel maksimaalselt 50 cm kaugusel risti jooksvad latid isolatsioonimaterjali massi tasakaalustama. Kasutades plaadi- ja matikujulisi isolatsioonimaterjale, tuleb liimitud ühenduste tõmbekoormuse vältimiseks paigaldada liimitud kangaste ülekatetele täiendavalt tugilatt. Alternatiivina on võimalik tugevdada ülekattel paiknevteip täiendavalt sellega 30 cm kaugusel risti jooksva liimiteibiribaga.
Õhutihedad liimliited saavutatakse ainult siis, kui aurutõkked on paigaldatud kortsuvabalt. Ehituse käigus tekkinud suurem õhuniiskus tuleb ruumist järjepideva tuulutamise käigus välja ventileerida. Korraks õhutamine pole piisav, et suurt kogust ehitustegevusest tingitud niiskust kiiresti välja ventileerida, vajadusel tuleb paigaldada ka õhukuivatid.
Niiskusmuutlikkuse tõttu aurutõkked paisuvad ja kahanevad niiskuse imamisel ja eraldamisel üldiselt. See juhtub eriti õhuniiskuse oluliste muutuste korral (nt pärast märgtöid (nt betooni- või kipsivalu) või intensiivset kuivamist). Seetõttu tuleb tagada kõrge õhuniiskuse korral piisav ventilatsioon, kindel mehaaniline kinnitus klambrite ja roovide abil ning paisumissilmused. Ilma soojusisolatsioonita INTELLO PLUS-i ei saa kasutada pikaajaliselt väliskeskkonna (UV, vihm, tuul jne) ja sisekeskkonna vahelise ilmastikukaitse kihina. Auru- ja õhutõkkekiht on piirdetarindi soojusisolatsiooni sisemine kaitsekiht, mis võib olla ilma soojusisolatsioonita mitte üle 4 nädala. Tarindite jaoks, millele eelpool kirjeldatud koormused võivad pikaajaliselt mõjuda soovitame kasutada ilmastikukindla fliisiga kangaid nt. INTELLO X PLUS.
Et hoida ära kondensatsioonivee teket, tuleks INTELLO PLUS õhupidavaks tihendada vahetult enne soojusisolatsiooni paigaldamist. Eriti kehtib see talvel töötades.
INTELLO PLUS'i sobib kasutada ka igat liiki puistevillsoojustuse piirneva kihina. Armeeritud aurutõke aitab vähendada puhumisel tekkivat venimist. Paigaldamisel piki kandekonstruktsiooni on eeliseks see, et ülekatete liitekohad asuvad kindlal aluspinnal ning on seetõttu kaitstud.
| Materialien |
|
Kangas polüpropüleen (50% ringlussevõetud materjali) |
|
Membraan polüetüleen kopolümeer |
|
Armeering polüpropüleenist võrk |
| Eigenschaften |
|
Värvus valge-läbipaistev |
|
Pinnaühiku kaal 110 ±20 g/m² |
|
Paksus 0,4 ±0,15 mm |
|
Difusioonikonstant µ 35.000 |
|
sd-väärtus 14 ±4,5 m |
|
Niiskusmuutlik sd-väärtus 0,25 - >25 m |
|
Hydrosafe-väärtus 2 m |
|
Tuletundlikkus E |
|
Õhupidavus läbitud |
|
Tõmbetugevus piki-/ristisuunas 340 N/5 cm / 220 N/5 cm |
|
Pikenemine piki-/ristisuunas 15 % / 15 % |
|
Punkttugevus piki-/ristisuunas 200 N / 200 N |
|
Vastupidavus pärast kunstlikku vanandamist nõuetele vastav |
|
Temperatuurikindlus, pikaajaline -40 °C kuni +80 °C |
|
Soojusjuhtivustegur 0,04 W/(m·K) |
|
Passive House Certification phA |
|
QNG nõuded nõuded täidetud |
|
CE-märgis ja |
